Descrição

📌 Descrição técnica dos alargadores

Material: Aço rápido (HSS).

Tipos principais:

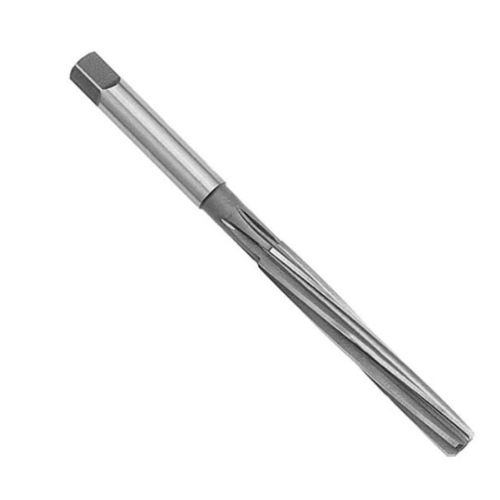

Manuais – com haste quadrada, para uso com chave em T.

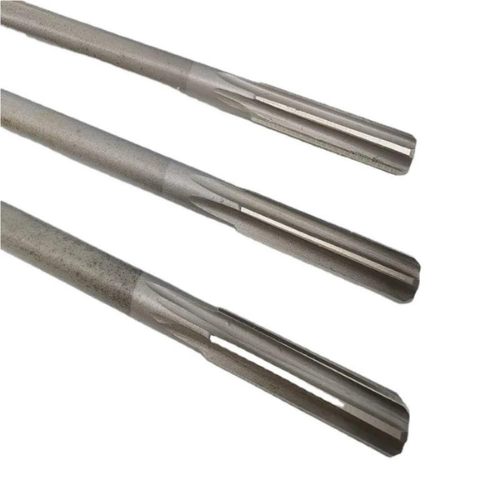

Mecânicos (ou de máquina) – haste cilíndrica ou cônica, para uso em furadeira, torno ou CNC.



Geometria:



6 a 8 cortes retos ou helicoidais (dependendo da aplicação).

Ângulo de hélice: 0° (reto) para materiais mais duros, 5°–30° (helicoidal) para furos passantes ou materiais mais dúcteis.

Ângulo de ponta de entrada: 45° – 60°.

Função: ampliar e corrigir furos furados previamente, garantindo tolerâncias justas (H7, H8, H9 etc).



📐 Medidas normalizadas (DIN / ISO)

Os alargadores seguem normas internacionais:

Diâmetros disponíveis: de 3,00 mm até 50,00 mm (em passos de 0,1 mm).

Comprimento total (L1) varia conforme o diâmetro.

Comprimento da parte cortante (L2) é proporcional ao diâmetro.

Tolerância do furo: geralmente H7 (ajuste de precisão).



🔹 Exemplos de medidas típicas – Alargadores de máquina DIN 212

Diâmetro (mm)            Comprimento total (L1)         Parte cortante (L2)



3,0 mm          63 mm   12 mm

6,0 mm          80 mm   18 mm

10,0 mm        100 mm 24 mm

15,0 mm        118 mm 32 mm

20,0 mm        142 mm 40 mm

25,0 mm        160 mm 45 mm

32,0 mm        180 mm 55 mm

40,0 mm        200 mm 65 mm



(valores aproximados segundo norma DIN 212 – variam conforme fabricante e tipo de haste)



✅ Resumo

Ferramenta: Alargador de aço rápido (HSS).

Tipos: manual (haste quadrada) e de máquina (haste cilíndrica/cônica).

Finalidade: corrigir furos, garantir diâmetro exato e acabamento fino.

Medidas: diâmetros de 3 a 50 mm, comprimentos conforme norma DIN.

Precisão: normalmente até H7.
