Descrição

Material: aço rápido (HSS – High Speed Steel)

Uso: furação de aços, ferros fundidos, alumínio, cobre, bronze e outros metais.

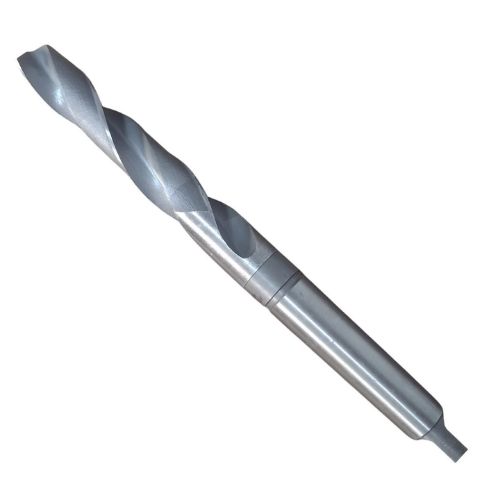

Fixação: haste cônica Morse (não é cilíndrica como nas brocas menores), que encaixa diretamente no morse taper da furadeira de coluna, torno ou adaptador.

Geometria:

Ângulo da ponta: 118° (geral) ou 135° (aços duros/inox).

Hélice normal (25–30°).

Canal helicoidal para remoção de cavacos.

📐 Medidas principais

Conforme a norma DIN 345 / DIN 8035, as medidas das brocas com haste cônica são definidas por:

1. Diâmetro nominal (d1) → vai de 6 mm até 80 mm.
2. Comprimento total (L) → aumenta conforme o diâmetro.
3. Comprimento da parte útil (l2) → comprimento da hélice (zona de corte).
4. Cone Morse da haste (CM) → varia de CM1 a CM6, dependendo do diâmetro da broca.

🔹 Exemplo de medidas típicas (DIN 345 – Haste Cônica Morse)

Diâmetro (mm)            Comprimento total (L)            Parte útil (l2)  Cone Morse

14 mm            156 mm 87 mm               CM1

18 mm            195 mm 114 mm            CM2

22 mm            224 mm 130 mm            CM2

25 mm            251 mm 146 mm            CM3

32 mm            316 mm 184 mm            CM3

40 mm            378 mm 222 mm            CM4

50 mm            460 mm 270 mm            CM5

63 mm            535 mm 320 mm            CM5

80 mm            620 mm 370 mm            CM6

(valores típicos de catálogo Dormer, Guhring, Sandvik, etc.)

✅ Resumo

São brocas HSS de haste cônica Morse

Trabalham em máquinas de maior porte (furadeiras de coluna, fresadoras, tornos).

Medidas principais: diâmetro nominal, comprimento total, comprimento da parte útil e tipo de cone Morse.
