Descrição

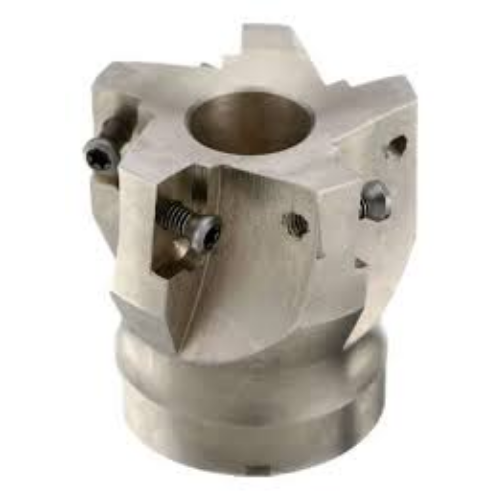

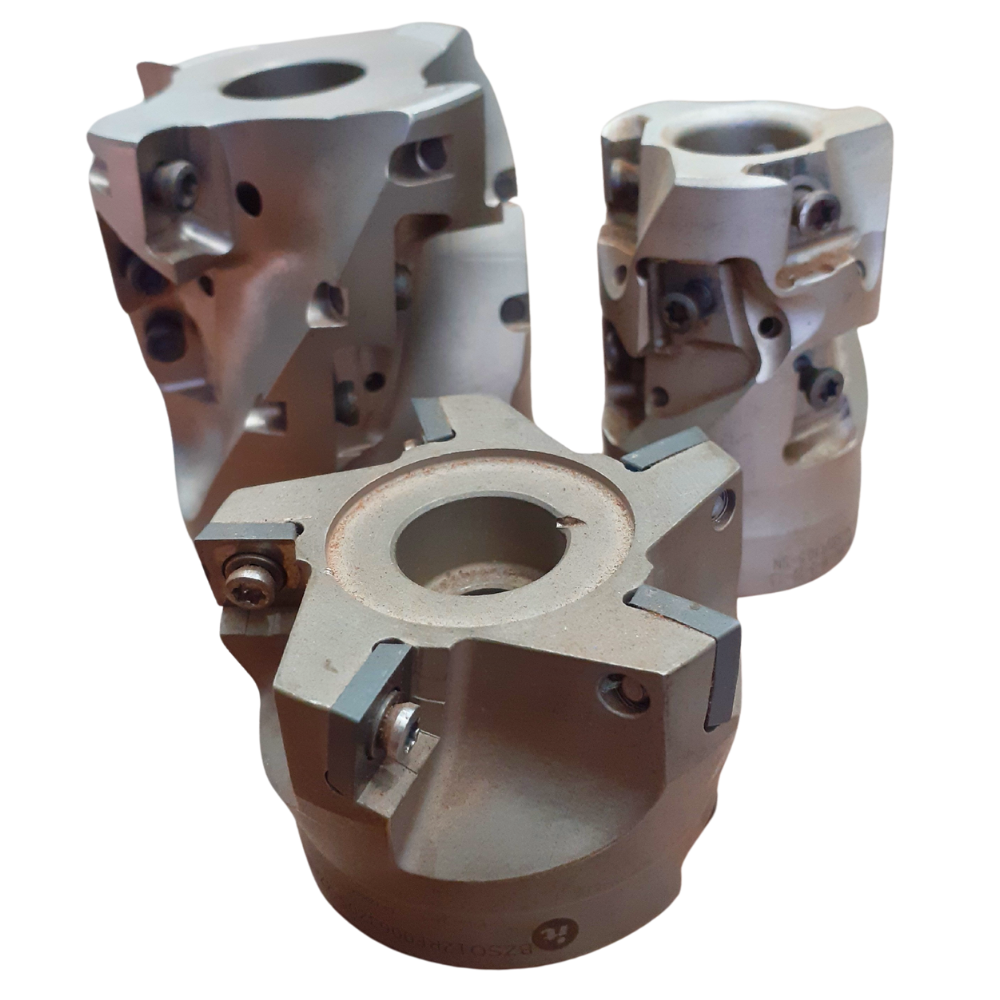

Corpo em aço temperado, projetado para receber pastilhas de metal duro (carbeto).

As pastilhas são fixadas com parafusos e assentadas sobre calços (shims), que protegem o alojamento

Normalmente são usados em fresamento frontal, de topo ou de desbaste pesado.

Podem ter canais internos para refrigeração pelo centro, aumentando a vida da pastilha.

Fixação

Com furo central (para montagem em adaptadores tipo arbor ou flange).

Com haste cilíndrica ou cone ISO/BT/CAT, dependendo da aplicação.

📐 Medidas principais de um cabeçote

As dimensões são normalizadas, mas variam conforme fabricante e tipo de pastilha usada

1. Diâmetro de corte (Dc) → Ø50 mm, Ø63 mm, Ø80 mm, Ø100 mm, Ø125 mm, Ø160 mm, etc.
2. Altura do corpo (L) → proporcional ao diâmetro, varia de 40 a 120 mm.
3. Números de dentes (z) → quantidade de assentos para pastilhas (ex.: 4, 6, 8, 10 dentes).
4. Tipo de pastilha → RPMT, APKT, SNMG, CNMX, etc. (define o calço e o parafuso).
5. Furo central (d1) → Ø16 mm, Ø22 mm, Ø27 mm, Ø32 mm, Ø40 mm, conforme o tamanho.

6. Passo

Passo fino (close pitch) → mais dentes, usado para acabamento e cortes leves.

Passo grosso (coarse pitch) → menos dentes, usado para desbaste pesado.

7. Sentido de corte → RH (direita) ou LH (esquerda).

🔹 Exemplo de cabeçote Ø63 mm para pastilha RPMT 120

Dc (diâmetro de corte): 63 m

L (altura do corpo): 50 mm

d1 (furo central): 22 mm

Nº de dentes (z): 6

Tipo de pastilha: RPMT 120

Parafuso de fixação: M4

Calço correspondente: para RPMT 1204

👉 Em resumo: o cabeçote é especificado principalmente pelo diâmetro de corte, nº de dentes e tipo de pastilha que utiliza.

As medidas exatas (Dc, L, d1, z) são definidas pelo catálogo do fabricante (Sandvik, Seco, Iscar, TaeguTec, Kennametal etc.).
