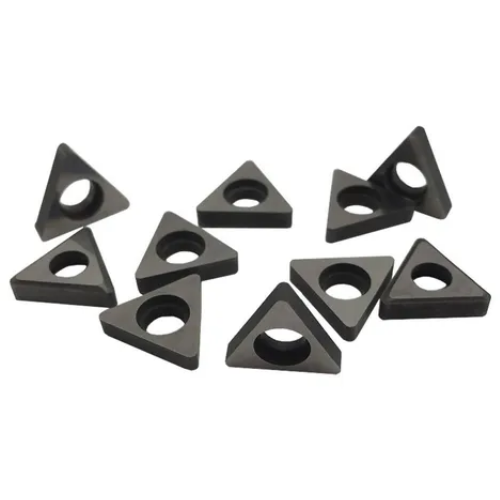

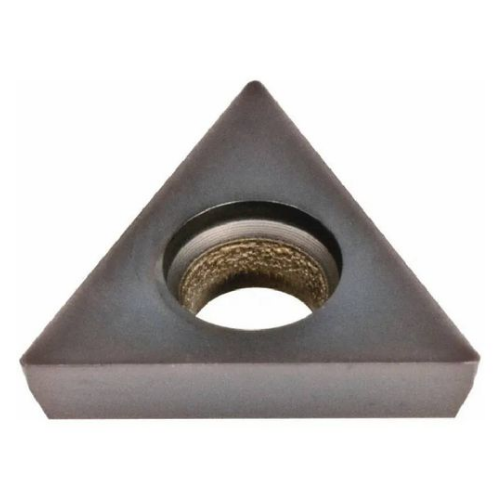

Descrição dos Calços para Pastilhas TNMG

Formato: triangular, com 3 lados iguais (ângulo de 60°).

Furo central: circular, para passagem do parafuso de fixação.

Função:

Apoiar a pastilha TNMG durante o corte.

Distribuir uniformemente as forças de usinagem.

Proteger o porta-ferramenta contra desgaste e danos

Manter a pastilha firme, evitando microdeslocamentos.

Material: aço temperado (≈ 55–60 HRC), usinado e retificado.

Acabamento: plano e preciso para contato total com a pastilha.

📐 Medidas Comuns de Calços para TNMG

As dimensões variam conforme o tamanho da pastilha TNMG (ex.: 1103, 1604, 2204).

Segue referência típica

🔹 Para TNMG 1103 (11 mm de aresta)

Comprimento da aresta: ~11 mm

Espessura: 1,5 – 2,0 mm

Diâmetro do furo: ~4,4 m

Altura total: ~9,5 m

🔹 Para TNMG 1604 (16 mm de aresta)

Comprimento da aresta: ~16 mm

Espessura: 2,0 – 2,5 mm

Diâmetro do furo: ~5,5 mm

Altura total: ~14 mm

🔹 Para TNMG 2204 (22 mm de aresta)

Comprimento da aresta: ~22 mm

Espessura: 2,5 – 3,0 mm

Diâmetro do furo: ~6,5 mm

Altura total: ~19 mm

🔎 Observação Importante

O código do calço acompanha o código da pastilha (ex.: TMNG 1604 → calço 1604).

Isso garante compatibilidade com o alojamento do porta-ferramenta.
