Descrição

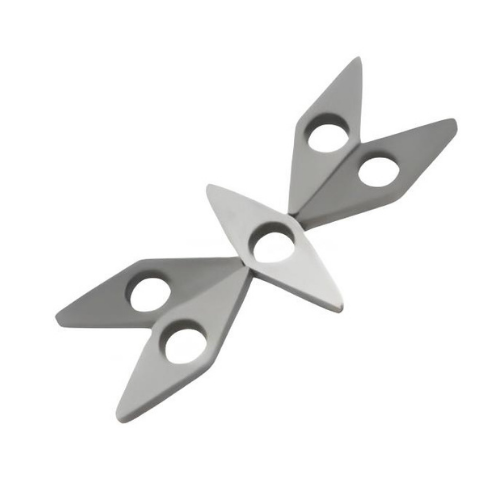

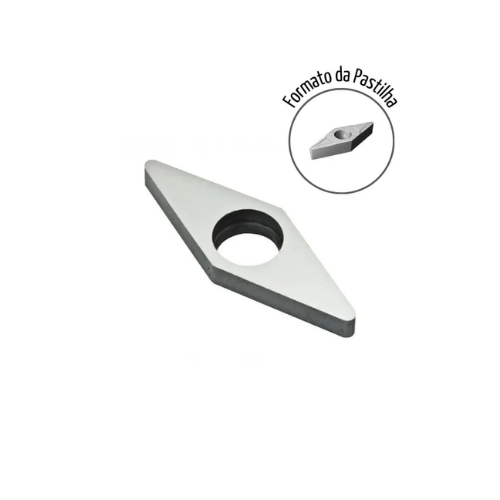

Descrição dos Calços para Pastilhas VBMT

Função principal:

Apoiar a pastilha de metal duro (VBMT).

Distribuir uniformemente as forças de corte.

Proteger o assento do porta-ferramenta contra danos.

Garantir posicionamento rígido e preciso.



Material:

Geralmente aço temperado ou liga especial, com dureza alta (55–60 HRC)

Superfície retificada para contato perfeito com a pastilha.



Fixação:

Através do parafuso central que prende a pastilha, mantendo calço + pastilha firmes.



📐 Medidas Comuns de Calços para Pastilhas VBMT

As medidas variam conforme o tamanho da pastilha (ex.: VBMT 1604, 2205, 1103, etc).

Exemplos de medidas típicas:

1. Para VBMT 1103 (11 mm de aresta)

Comprimento: ~11 mm

Largura: ~4,7 mm

Espessura: 1,5–2,0 mm

Diâmetro do furo: ~4,4 mm

2. Para VBMT 1604 (16 mm de aresta)

Comprimento: ~16 mm

Largura: ~6,3 mm

Espessura: 2,0–2,5 mm

Diâmetro do furo: ~5,5 mm

3. Para VBMT 2205 (22 mm de aresta)

Comprimento: ~22 m

Largura: ~7,8 m

Espessura: 2,5–3,0 mm

Diâmetro do furo: ~6,5 mm







🔎 Observação Importante

O código do calço geralmente corresponde ao mesmo código da pastilha (VBMT 1103 → calço 1103, VBMT 1604 → calço 1604, etc).

Isso garante compatibilidade perfeita com o porta-ferramenta.
