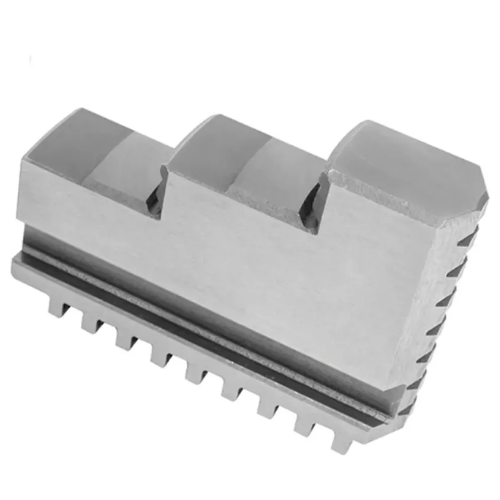

Descrição

Função: Fixar e centralizar a peça a ser usinada no torno.

Material: Aço temperado e revenido (alta dureza para suportar esforços de usinagem).

Superfície de contato: Pode ser lisa, serrilhada ou ranhurada, conforme o tipo de peça a ser presa.

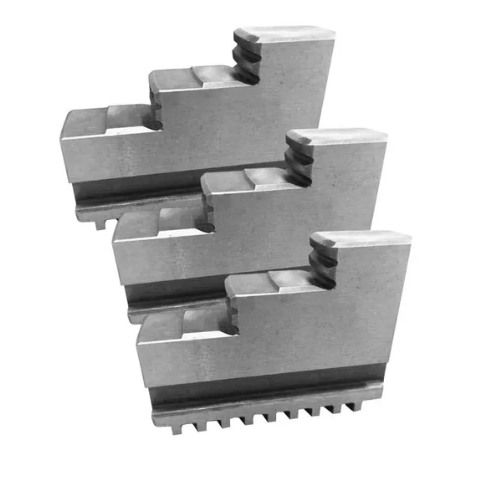

Tipos:

1. Castanhas internas (ou diretas) → fixam peças com diâmetro externo.
2. Castanhas externas (ou reversas) → fixam peças de grande diâmetro ou pelo furo interno.

Fixação: Movimentadas por parafusos e engrenagens do sistema da placa autocentrante.

🔹 Medidas Comuns

As medidas variam de acordo com o diâmetro da placa do torno (3, 4 ou 6 castanhas).

📏 Medidas típicas:

Altura da castanha: 35 mm a 90 mm.

Largura: 25 mm a 70 mm.

Comprimento: 40 mm a 120 mm.

Passo dos dentes: compatível com a placa (normalmente módulo 1,5 a 3 mm).

Diâmetro da placa do torno: de 100 mm a 400 mm (em tornos universais comuns).

🔹 Aplicação

Usinagem cilíndrica externa.

Usinagem cilíndrica interna (com castanhas reversas).

Fixação de peças de diferentes geometrias (cilíndricas, sextavadas, quadradas).

Pode trabalhar em pequenas peças de precisão (placas de 100 mm) até peças pesadas (placas acima de 500 mm).

🔹 Tabela Resumida

Diâmetro da Placa (mm)       Altura da Castanha (mm)     Largura (mm)                           Comprimento (mm)     Tipo

100 – 125      35 – 45   25 – 30              40 – 60              Interna/Externa

160 – 200      45 – 60   30 – 45              60 – 80              Interna/Externa

250 – 315      60 – 75   40 – 55              80 – 100            Interna/Externa

350 – 400      75 – 90   50 – 70              100 – 120         Interna/Externa
