Descrição

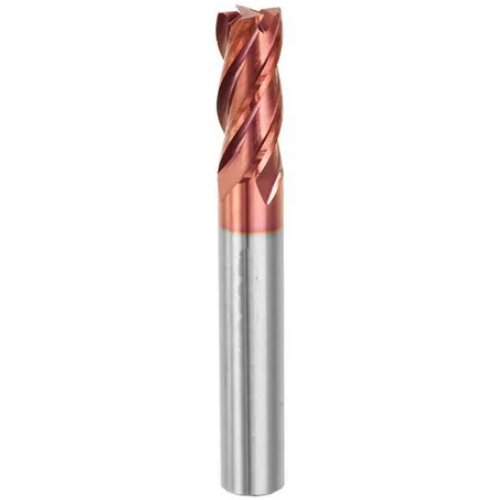

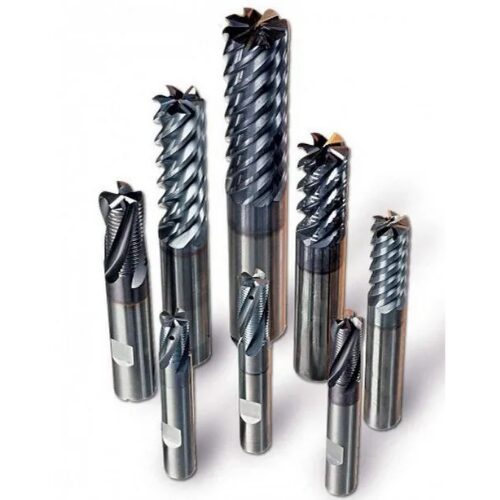

Descrição das Fresas de Metal Duro

Material: Metal duro integral (carbeto de tungstênio + cobalto).

Geometria: Corpo cilíndrico com hélices (normalmente 2, 3, 4 ou mais)

Acabamento superficial: Pode ter revestimento (TiN, TiAlN, AlTiN, DLC, etc.) para maior vida útil.

Aplicação: Usadas em fresamento de topo, lateral, canais, rasgos e perfis complexos

Vantagem: Alta resistência ao desgaste, suporta maiores rotações e avanços que fresas de aço rápido (HSS).

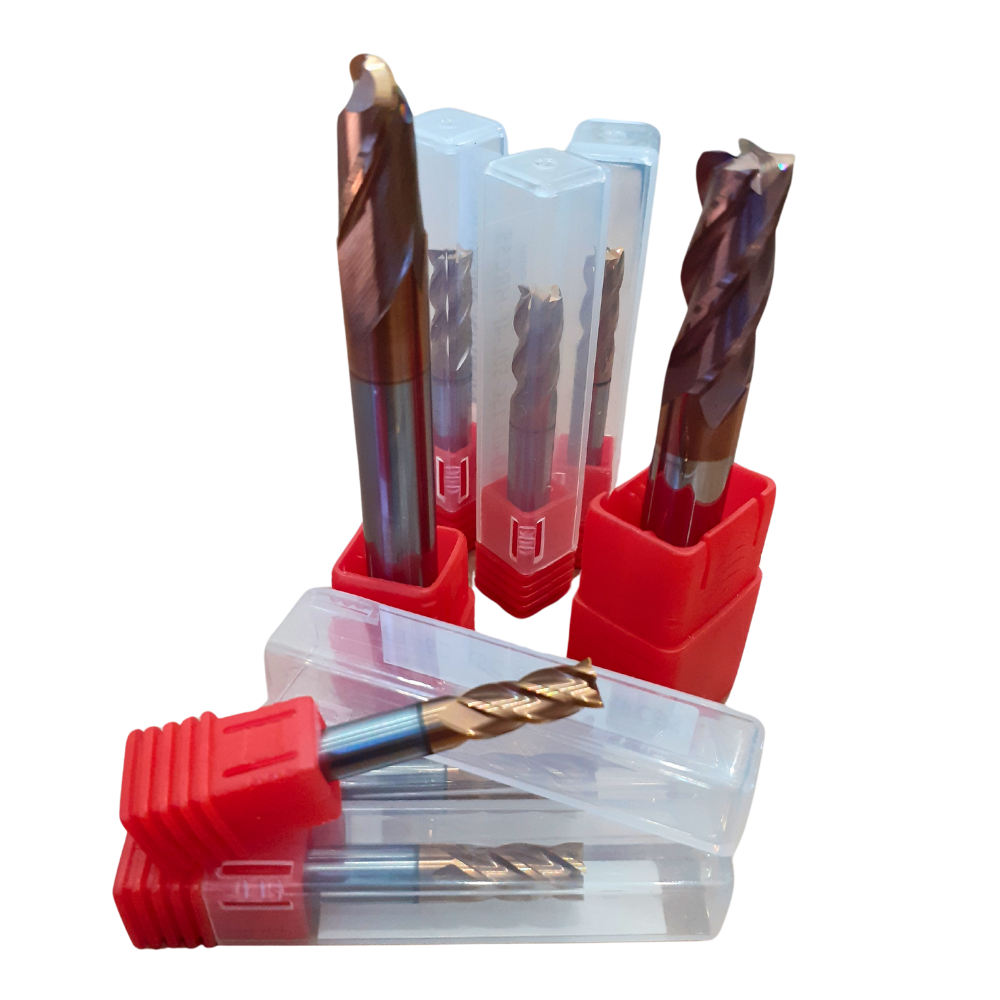

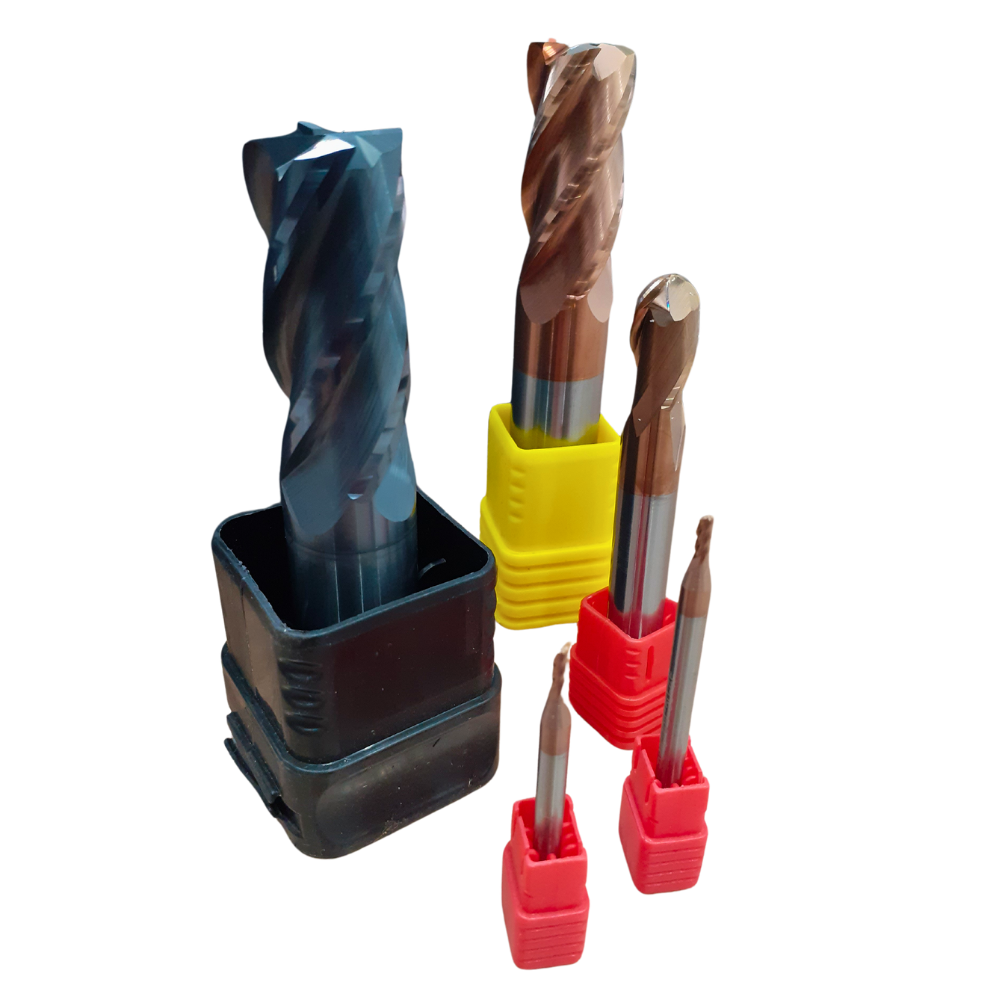

🔹 Tipos (conforme a foto)

1. Fresas de topo reto (2 ou 4 cortes)

Usadas para rasgos, chanfros e contornos.

Cortam tanto em movimento lateral quanto no fund

2. Fresas de topo esférico (ball nose) (pode haver no conjunto da foto)

Usadas em moldes, matrizes e superfícies 3D.

Ideais para usinagem de cavidades complexas.

3. Fresas de topo toroidal (corner radius) (algumas parecem ter canto arredondado)

Maior resistência na aresta.

Usadas em desbaste pesado e para reduzir desgaste em cantos vivos.

🔹 Medidas Comuns (padrão mercado)

Diâmetro da fresa (Ø): de 1 mm até 25 mm (na imagem parecem de Ø 4 até Ø 16 mm)

Comprimento de corte (Lc): varia de 3×D até 5×D.

Ex.: Ø 10 mm → Lc 25 a 50 mm.

Comprimento total (L): entre 50 mm e 150 mm, dependendo do diâmetro.

Número de cortes (Z)

2 cortes → alumínio e materiais macios.

3 cortes → ligas não ferrosas e aço.

4 cortes → aços duros, aço inox, ferramentas de alta precisão.

📏 Exemplo de tabela resumida de medidas usuais

Tipo de Fresa Ø (mm)             Lc (mm)            L (mm)               Nº de Cortes (Z)                           Aplicação

Fresa topo reto            4, 6, 8, 10, 12, 16        12–40  50–100              2 ou 4  Canais, rasgos, contorno

Fresa topo esférico   2–12     6–30    50–100              2 ou 4  Moldes e superfícies 3D

Fresa toroidal (canto arred.)              6–20    15–40  60–120              4            Desbaste e maior vida útil

Fresa longa     6–12     30–50  80–150              2 ou 4  Cavidades profundas
