Descrição

Os porta-ferramentas são dispositivos utilizados para fixação precisa e segura de ferramentas de corte em máquinas CNC, fresadoras e tornos. Garantem alta rigidez, concentricidade e estabilidade durante o processo de usinagem.

🔹 Principais Tipos

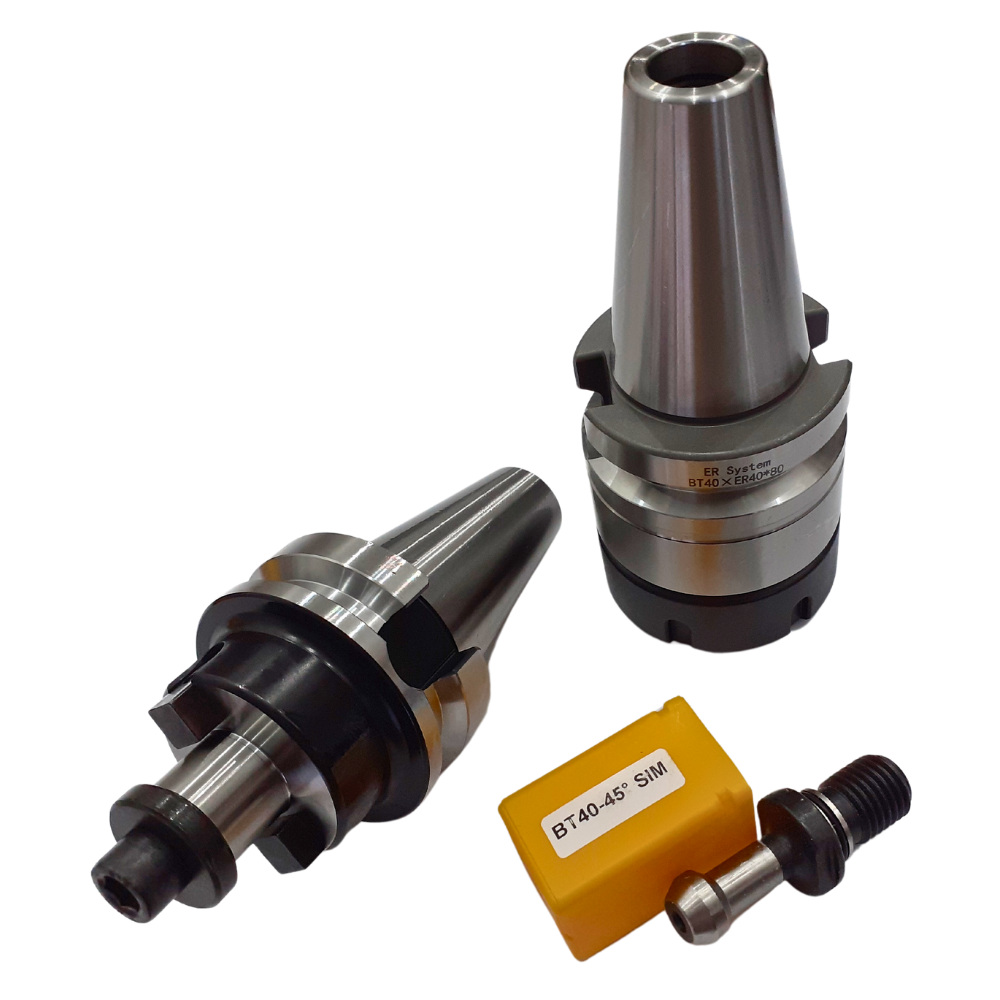

Porta-pinça ER (collet chuck): versátil, para brocas, fresas e machos.

Porta-fresa Weldon: fixação rígida de fresas com haste reta.

Porta-broca de aperto rápido: troca rápida de brocas.

Porta-fresa de topo HSK, BT, CAT, ISO: padrões internacionais para máquinas CNC.

🔹 Dimensões (variáveis conforme padrão)

Cone de fixação: BT30, BT40, BT50, ISO30, ISO40, HSK-A63 etc.

Capacidade de pinça: Ø 1 mm até Ø 26 mm (dependendo do modelo).

Comprimento: curto, médio ou longo (para diferentes profundidades de usinagem).

🔹 Materiais

Aço-liga de alta resistência, tratado termicamente.

investimento superficial (níquel, titânio ou preto fosfatizado) para maior durabilidade.





🔹 Aplicações

Fresamento de alta precisão.

Furação e mandrilamento.

Rosqueamento com macho.

Usinagem de alto desempenho em CNC.

🔹 Vantagens

✅ Alta precisão de concentricidade (< 0,005 mm em alguns modelos).

✅ Redução de vibrações e aumento da vida útil da ferramenta.

✅ Diversidade de padrões internacionais (BT, CAT, ISO, HSK).

✅ Maior segurança e estabilidade no processo.

– PESO DO PRODUTO: peso da caixinha 0,5 kgs

O peso do porta-ferramentas varia bastante conforme o padrão do cone (BT, CAT, ISO, HSK), o comprimento e o tipo (porta-pinça, porta-fresa, porta-broca, etc.).



📏 Pesos médios (valores de referência):

BT30 / ISO30: ~0,8 a 1,2 kg

BT40 / ISO40: ~1,5 a 3,0 kg

BT50 / ISO50: ~4,0 a 7,0 kg

HSK-A63: ~1,2 a 2,5 kg

HSK-A100: ~4,0 a 6,0 kg

🔹 Acessórios como pinças ER, porcas e parafusos de tração (pull studs) acrescentam em média 100 a 300 g ao conjunto.



– TAMANHO DO PRODUTO: ALTURA X LARGURA X COMPRIMENTO EM (CM):

Dimensões típicas de porta-ferramentas

🔹 BT30 / ISO30

Altura (comprimento total): 7 a 10 cm

Largura (maior diâmetro do cone): 3,0 a 3,5 cm



Comprimento do corpo (sem pinça): 4 a 7 cm



🔹 BT40 / ISO40

Altura (comprimento total): 10 a 15 cm

Largura (maior diâmetro do cone): 4,5 a 6,0 cm

Comprimento do corpo (sem pinça): 6 a 10 cm



🔹 BT50 / ISO50

Altura (comprimento total): 15 a 25 cm

Largura (maior diâmetro do cone): 7,0 a 9,0 cm

Comprimento do corpo (sem pinça): 10 a 18 cm



🔹 HSK-A63 (bem comum em CNC)

Altura (comprimento total): 8 a 12 cm

Largura (maior diâmetro do cone): 5,0 a 6,3 cm

Comprimento do corpo (sem pinça): 5 a 9 cm
