Descrição

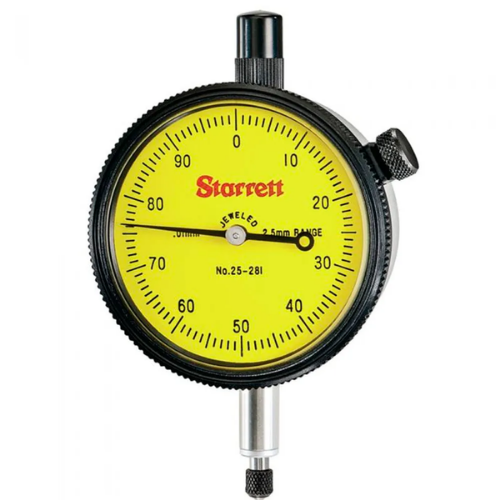

O relógio comparador é um instrumento de medição utilizado em mecânica de precisão para verificar pequenas variações dimensionais, alinhamentos e desvios em peças ou máquinas. Ele transforma o deslocamento linear do seu êmbolo em movimento circular do ponteiro sobre o mostrador graduado, permitindo leituras muito precisas, geralmente em centésimos de milímetro (0,01 mm).

📦 Componentes principais:

Mostrador analógico: onde é feita a leitura (graduado em mm ou centésimos de mm).

Ponteiro principal: indica a medida relativa.

Ponteiro menor (quando presente): marca o número de voltas do ponteiro principal, ampliando a faixa de medição.

Êmbolo de contato: encosta na peça e transmite o deslocamento ao mecanismo interno.

Caixa protetora: geralmente metálica, garante a durabilidade.

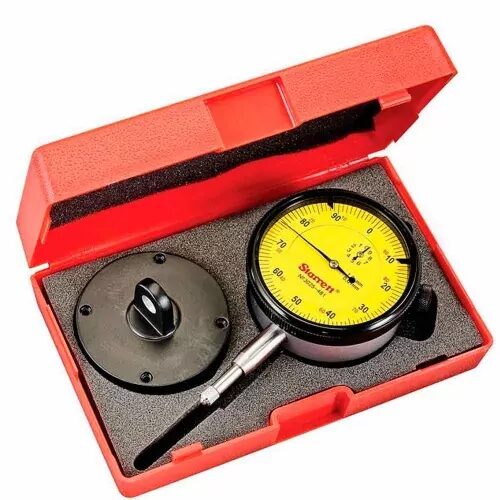

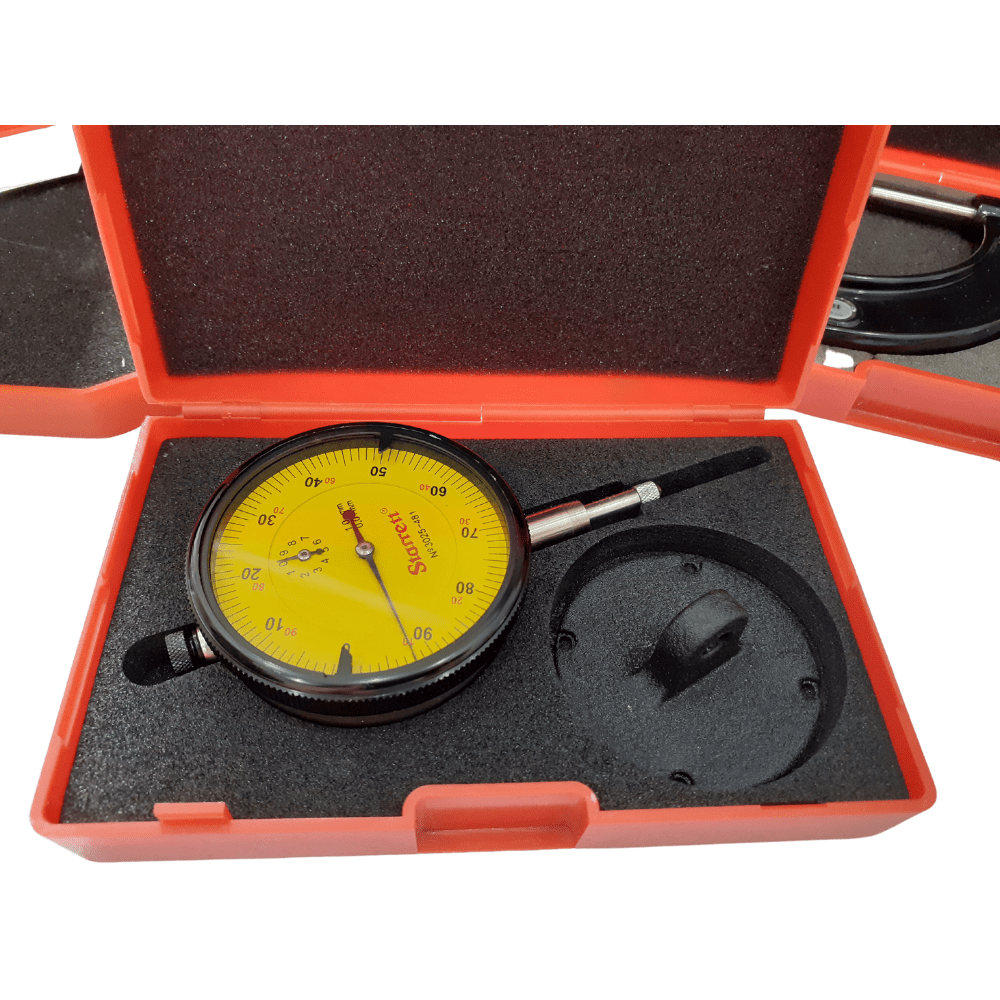

Estojo de transporte: protege o instrumento quando não está em uso.

🔧 Aplicações comuns:

Medir desgastes em peças.

Verificar batimento de eixos.

Conferir paralelismo e planicidade.

Auxiliar em ajustes de máquinas.As medidas de um relógio comparador normalmente são apresentadas em faixa de medição e resolução (precisão).

➡️ Medidas padrão de relógio comparador:

Faixa de medição: 0 – 10 mm (os mais comuns)

Resolução (divisão mínima): 0,01 mm (centésimo de milímetro

Diâmetro do mostrador: em geral entre 40 mm e 60 mm (este da foto parece ser cerca de 55–60 mm)

Curso do êmbolo: até 10 mm (em alguns modelos pode ser 30 mm ou 50 mm)

📌 Exemplo de especificação:

Faixa: 0 – 10 mm

Resolução: 0,01 mm

Diâmetro do mostrador: 57 mm

Curso: 10 mm
